一、用途

　　随着架空配电线路改造绝缘化，传统设计的绝缘线路难承受直接雷或感应雷的作用，因为过电压在导线与绝缘子联接处首先击穿导线绝缘层进而引起绝缘子闪络，使电弧在绝缘层的击穿处燃烧，由于架空绝缘线阻碍电弧在其表面滑移，高温弧根补固定在绝缘层的击穿点而在断路器动作之前烧断导线。雷击断绝缘线已经成为电力系统面临的又一个难题，而线路型防雷保护器能够有效地解决这-现象，其具有避雷器良好的过电压释放能力，同时正常运行中具有较好的稳定性，且安装方便，无需剥除绝缘层。

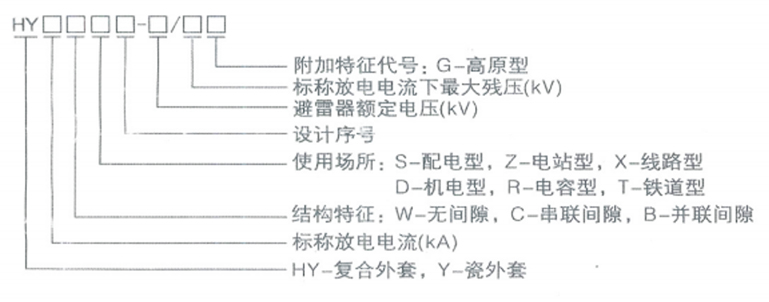

二、 型号说明



三、特点

1、安装方便，保护性能好；
2、避雷器采用高性能金属氧化物电阻片，具有良好的非线性伏安特性，释放过电压灵敏且残压低；
3、线路正常运行时，避雷器不承受工频电压，处于休息状态，延缓避雷器电阻片劣化，延长了避雷器的使用寿命；
4、安装支架采用可调式来完成不同针式绝缘子和柱式绝缘子的外空气间隙距离，旧线路改造安装方便，通过安装支架上的U形开口槽直接安装于绝缘子和铁横担之间。

四、产品正常运行条件

（1）环境温度-40°C至+40°C；
（2）海拔高度不超过2000m的地区；
（3）太阳光辐射下产品表面温度不超过60°C
（4）覆冰厚度不大于2cm；
（5）最大风速不超过35m/s；

五、技术参数

执行参考标准：
GB311.1-1997《高压输变电设备的绝缘配合》
JB/8177-1999《绝缘子金属热镀锌层通用技术条件》
DL/T620-1997《交流电气装置的过电压保护和绝缘配合》
GB11032-2010《交流无间隙金属氧化物避雷器》

六、产品验收及检验

验收：型号、数量与订货合同一致，外观无破损，合格证、生产日期、产品编号、U1mA数据齐全。
预试：建议试验限流元件的U1mA和0.75U1mA下的泄漏电流值（U1mA≥
18kV、75U1mA下的泄漏电流值1≤30μA），限流元件本体禁止交流工频放电电试验。
预试周期：5年，预试方法参照氧化锌避雷器预试执行，如预试发现参数异常，请即时更换。
建议：建议雷雨期增加巡线次数，发现产品外观异常时（如：限流元件外套出现破损、龟裂或电蚀痕迹等，电蚀严重、以及保护器偏歪等），请即时更换。
